Представлені порівняльні характеристики ОЗП для ноутбука (SODIMM). Параметри оперативної пам'яті форм-фактору DIMM (для настільного комп'ютера) відповідають показаним на прикладах принципам. Більш повний огляд характеристик тут.
CAS Latency, CAS – це кількість тактів від моменту запиту даних до їх зчитування з модуля пам'яті. Одна з найважливіших характеристик модуля пам'яті, яка визначає її швидкодію. Чим менше значення CL, тим швидше вона працює.

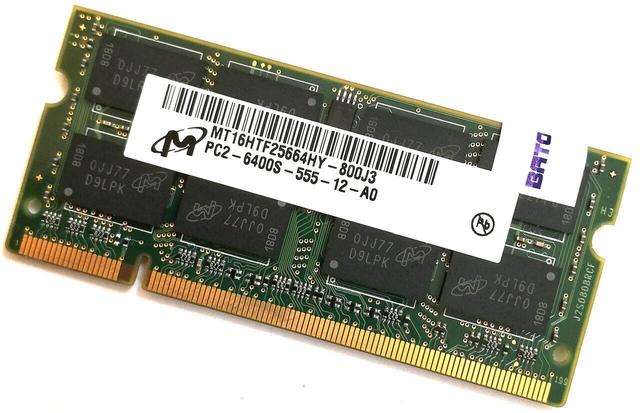

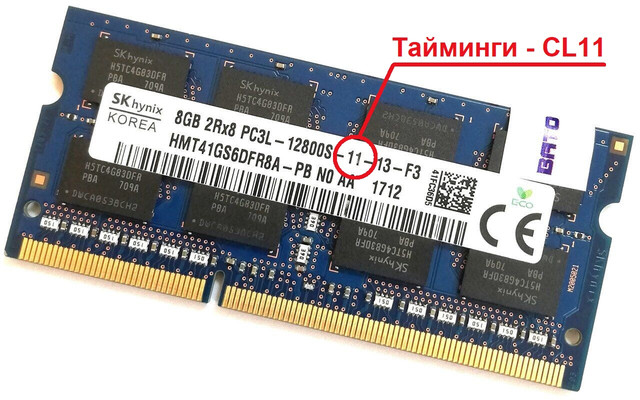

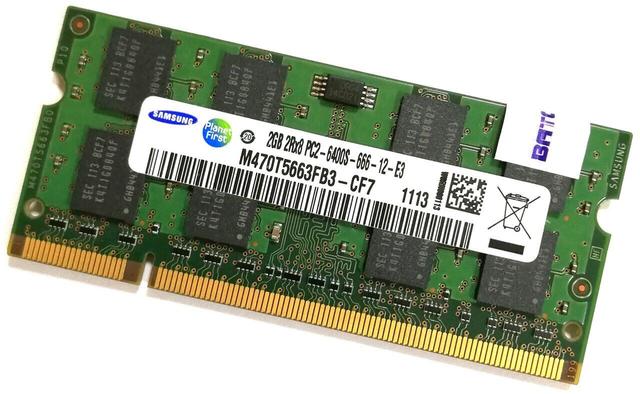

Пам'ять для ноутбука: приклад позначення таймінгів
Ранг – це блок даних шириною 64 біта без коду виправлення помилок (ECC додатково має + 8 біт = 72 Біт), створений з використанням деяких або всіх мікросхем пам'яті в модулі. Позначення х4 і x8 вказують на кількість банків в компоненті пам'яті або мікросхемі. Саме ця кількість визначає ранг готового модуля, а не число окремих мікросхем пам'яті на платі.
Якщо модуль пам'яті має мікросхеми на обох сторонах плати, він називається двостороннім. При цьому чіп також може бути одноранговим, дворанговим або чотирьохранговим залежно від проектування цих мікросхем. 1R, 2R – позначає ранговість (не плутати з одно-, двостороннім розміщенням чипів); x4, x8 – позначає кількість банків (не плутати з кількістю чіпів на платі).
Чим більше банків, тим менше чіпів в модулі пам'яті, тим вищі надійність і енергоспоживання.

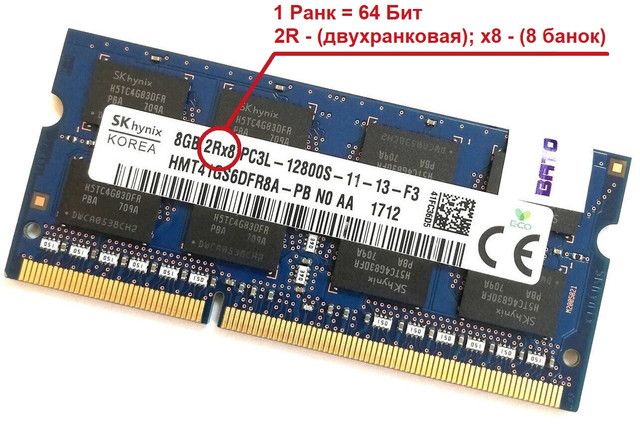

Приклад позначення ранговості на планці пам'яті для ноутбука
Відмінності і зовнішній вигляд модулів пам'яті різної ранговості
(на прикладі SODIMM для ноутбука)

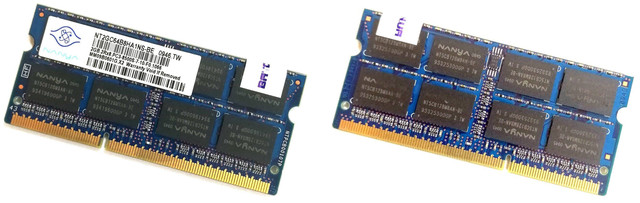

1Rx8 (одноранкова/8-ми банкова, 8-ми чіпова/двостороння)

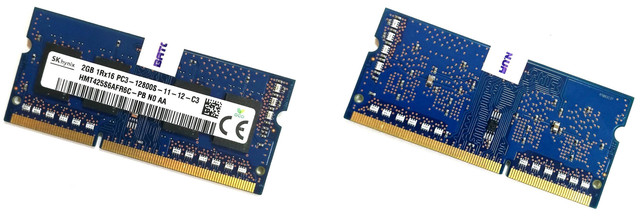

1Rx16 (одноранкова/16-ти банкова, 4-х чіпова/одностороння)

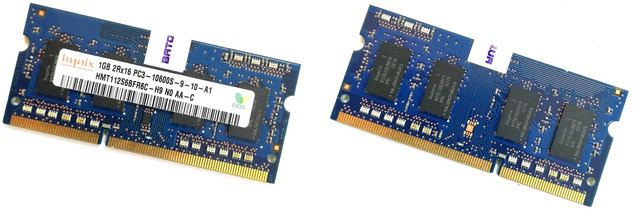

2Rx16 (дворанкова/16-ти банкова, 8-ми чіпова/двостороння)
2Rx8 (дворанкова/8-ми банкова, 16-ти чіпова/двостороння)
Позначає напругу, необхідну для живлення модуля оперативної пам'яті. Кожна планка розрахована на певне значення, тому при виборі слід переконатися, що материнська плата підтримує необхідний показник.
DDR2 (не радіаторна) – 1.8 В
DDR3 – існує 2 стандарти:

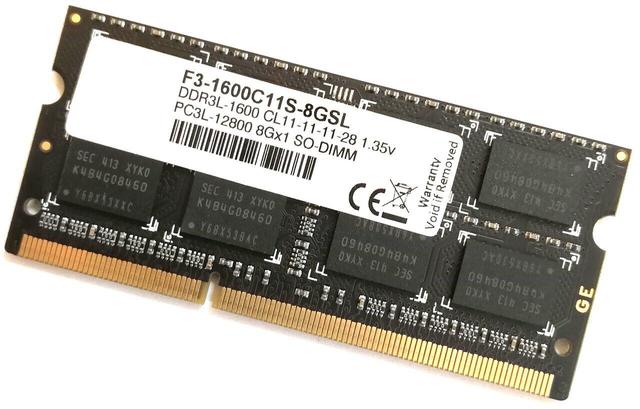

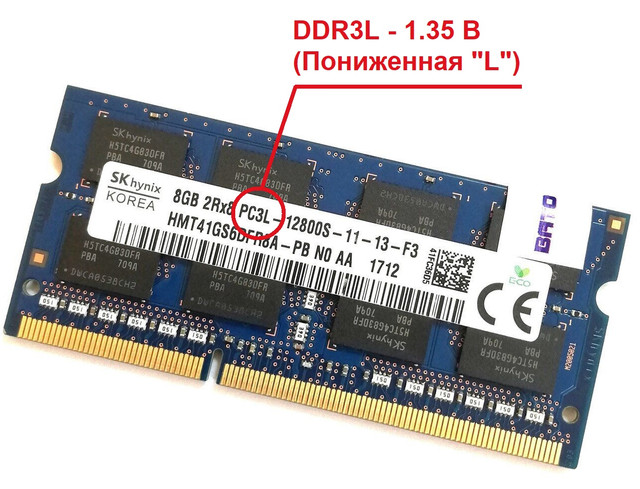

Приклади позначення зниженої напруги на модулі ОЗП
Обсяг одного модуля (від 1 до 8 Гб)
Параметр показує об'єм пам'яті одного модуля. Сумарний обсяг розраховується шляхом складання обсягів встановлених планок. Для роботи в інтернеті і офісних програмах досить 2 Гб. Для комфортного функціонування графічних редакторів, сучасних ігор необхідно мінімум 4 Гб оперативної пам'яті.
Error Checking and Correction – алгоритм, що дозволяє не тільки виявляти, але і виправляти випадкові помилки (не більше одного біта в байті), що виникають в процесі передачі даних. Технологію ECC підтримують деякі материнські плати для робочих станцій і практично всі серверні. Модулі пам'яті з ECC мають більш високу вартість.
Пропускна здатність модуля пам'яті – кількість переданої або одержаної інформації за одну секунду. Значення даного параметра безпосередньо залежить від тактової частоти пам'яті і розраховується множенням тактової частоти на ширину шини. Чим більша пропускна здатність, тим швидше працює RAM і вища вартість модуля (при збігу інших характеристик).
Термін означає максимальну частоту системного генератора за якою синхронізуються процеси прийому та передачі даних. Для пам'яті типу DDR, DDR2 та DDR3 вказується подвоєне значення тактової частоти, тому що за один такт проводиться дві операції з даними. Чим вища тактова частота, тим більше операцій відбувається за одиницю часу, що дозволяє більш стабільно і швидко працювати комп'ютерним іграм, додаткам. За інших однакових характеристиках пам'ять із вищою тактовою частотою коштує дорожче.
Технологія визначає внутрішню структуру та основні характеристики пам'яті. Існує 5 основних типів оперативної пам'яті: SDRAM, DDR SDRAM, DDR2 SDRAM, DDR3 SDRAM, RIMM.
DDR2 SDRAM – покоління пам'яті, що йде після DDR. Принцип функціонування аналогічний DDR. Відмінність полягає у можливості вибірки 4-х біт даних за один такт (для DDR здійснюється 2-х бітна вибірка), а також у нижчому енергоспоживання модулів пам'яті, меншому тепловиділенні та збільшенні робочої частоти.
DDR3 SDRAM – наступне покоління після DDR2 SDRAM, використовується та ж технологія "подвоєння частоти". Основні відмінності від DDR2: здатність працювати на вищій частоті, менше енергоспоживання. Конструктивно модулі DDR3 мають "ключі" (спеціальні пази для встановлення планки), які розташовані не так як в DDR2, що робить їх несумісними. ОЗП третього покоління не підійде для слотів DDR2 та навпаки.
DDR3L та LPDDR3 – стандарти пам'яті DDR3 зі зниженим енергоспоживанням. Напруга живлення у DDR3L знижена до 1.35 В. Напруга LPDDR3 – 1.2 В. Для порівняння у "звичайних" модулів DDR3 напруга живлення становить 1.5 В.
ПРИКЛАДИ СУМІСНИХ ЗА ГОЛОВНИМИ ПАРАМЕТРАМИ МОДУЛІВ ОПЕРАТИВНОЇ ПАМ'ЯТІ

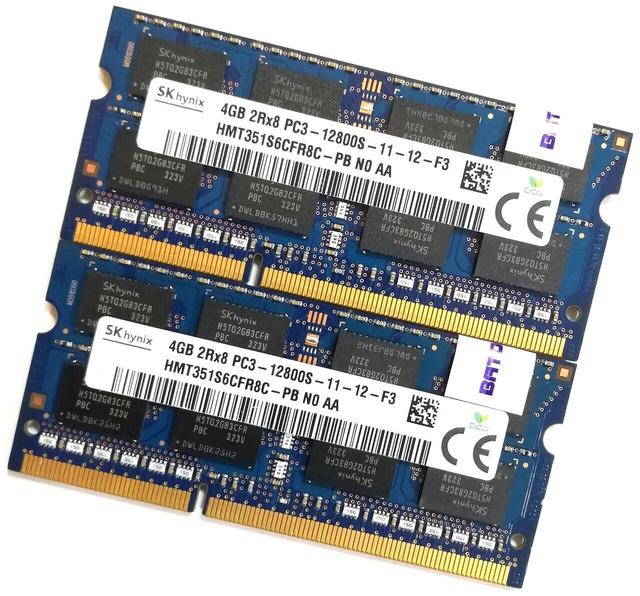

Пара оперативної пам'яті з "ідеально" співпадаючими параметрами
Допустиме "не ідеальне" поєднання плат ОЗП, підібраних по основним критеріям
НЕСУМІСНІ МІЖ СОБОЮ МОДУЛІ ОПЕРАТИВНОЇ ПАМ'ЯТІ
Плати пам'яті з однаковими параметрами, але різною номінальною напругою.
1.5 В (стандарт) та 1.35 В (DDR3L) НЕСУМІСНІ

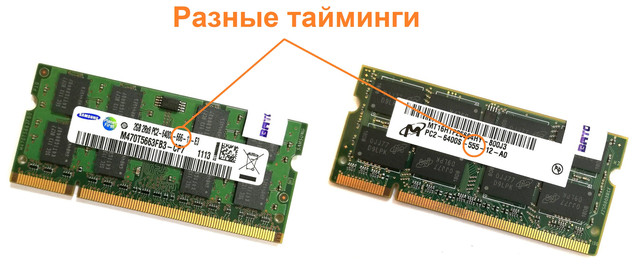

Плати пам'яті зІ співпадаючими параметрами, але різними таймінгами (латентністю)
Враховуючи специфіку деяких материнських плат, у деяких випадках різні таймінги (наприклад, CL5 (555) і CL6 (666)) НЕСУМІСНІ

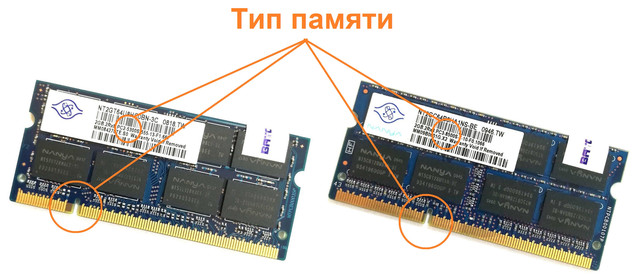

Плати пам'яті зовні схожі, але категорично несумісні за типом і ключами (вони не можуть бути встановлені в одному пристрої).
Різні типи ОЗП, наприклад, DDR2 і DDR3 НЕСУМІСНІ
